YK系列圓振動篩

YK系列圓振動篩是電機帶動偏心軸旋轉后聯動振動篩做上，前，下，后的圓運動軌跡，所以使用了偏心軸的英文首字母來命名型號，該機型吸取了吸收德國技術制造技術，振動強度高，處理能力大，篩分效率高。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

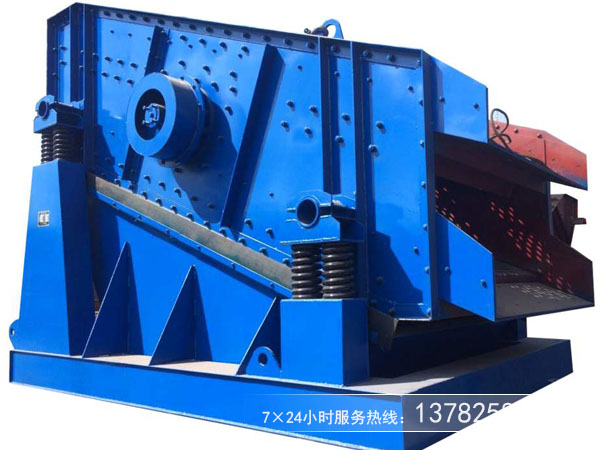

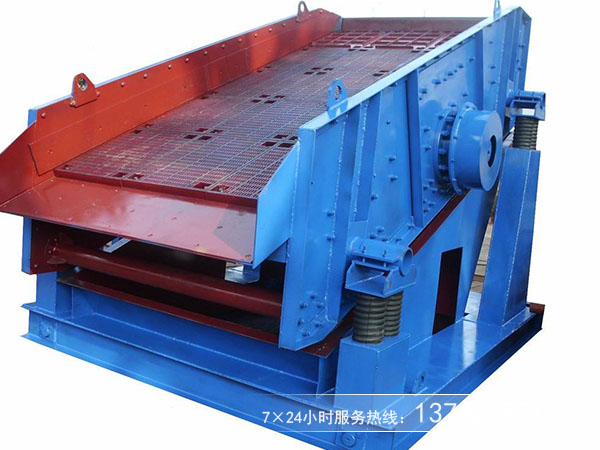

真機圖片

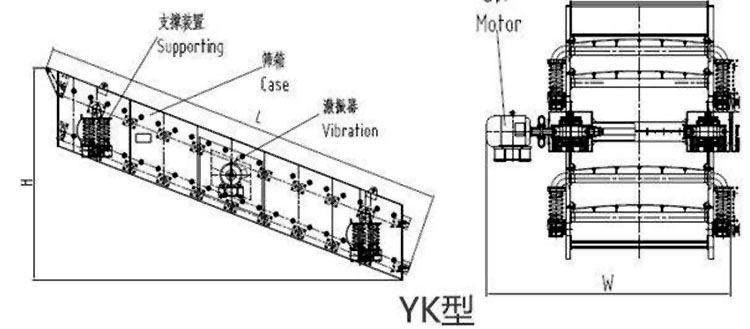

轉向結構圖

型號振幅參數

型號規格	篩網面積（㎡）	處理能力(m3/h)	電機功率(kw)	重量(t)
2YK1224	2.88	20-120	5.5	2.15
2YK1235	4.2	20-150	5.5	2.45
3YK1235	4.2	20-150	7.5	3.05
4YK1235	4.2	20-150	11	3.65
YK1545	6.75	22-150	11	4.2
2YK1545	6.75	22-150	15	5.2
3YK1545	6.75	22-150	15	6.05
4YK1545	6.75	22-150	18.5	7.14
YK1860	10.8	32-350	15	4.65
2YK1860	10.8	32-350	18.5	6.14
3YK1860	10.8	32-350	18.5	7.59
4YK1860	10.8	32-350	22	9
YK2160	12.6	66-720	18.5	4.97
2YK2160	12.6	66-720	22	7.16
3YK2160	12.6	66-720	30	8.81
4YK2160	12.6	66-720	30	10.97
YK2460	14.4	75-750	22	6.2
2YK2460	14.4	75-750	30	7.84
3YK2460	14.4	75-750	30	9.78
4YK2460	14.4	75-750	30	12.07
YK3060	18	200-900	30	12
2YK3060	18	200-900	37	16
3YK3060	18	200-900	45	19
4YK3060	18	200-900	45	22

使用說明書

產品安裝與調試：
   YK系列圓振動篩安裝時應按設備圖紙的要求預埋鋼板，要求預埋鋼板的上平面位于同一水平面上，安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。每臺篩機的支承彈簧在安裝前應進行選配，保證各個彈簧的高度和剛度基本一致。 振動篩出廠后，如超過6個月才安裝，則安裝前必須將振動器內的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。該系列振動篩經重新安裝后，用手轉動偏心軸不得有阻力過大或卡死等現象，否則應及時查清原因加以調整。
  振動篩各部件安裝完，檢查合格后，可進行試運轉，試運轉前應詳細檢查各處的螺栓是否緊固，篩機周圍是否有妨礙篩框振動的障礙物。
  試運轉4－6小時，觀察篩機運行情況，若發現異常聲響或失振現象，應及時停機檢查原因，排除故障。試運轉時應檢查以下項目：
  1、振動器軸承的溫度，要求*高溫度不超過75℃，溫升不超過45℃。
  2、各處緊固螺栓的緊固情況，發現松動應及時按時擰緊。
  振動篩試運轉合格后可投入生產。篩機投入生產后的頭兩周內，應每周將各處的緊固螺栓重新緊固一遍，以后一個月緊固一次。
產品使用與維護：
  振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待篩面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或有異常聲響，應及時停機檢查，找出原因，排除故障。振動器軸承采用2號鋰基脂潤滑，正常情況下，每兩個月加注一次潤滑脂，加注量不宜過多，否則會引起軸承過熱。振動器使用6個月后，檢查油脂情況，如發現變干或有硬塊時，應清洗更換新油脂，軸承應每年清洗檢查一次。

產品選用提示：
1、YK型塊偏心圓振動篩分別有敞開型和封閉型兩種結構形式。本系列振動篩有輕型和重型之分，適用不同物料粒度級別的篩分，選用時請確定電壓制式及有無防爆要求.
2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式。
產品注意事項：
1、該系列振動篩配有金屬篩板和橡膠篩板兩種，篩面類型及篩孔尺寸由用戶訂貨時自行確定；
2、該系列振動篩可左裝或右裝，電動機位于物料流動方向左側為左裝、右側為右裝；
3、產品樣本數據僅供設計選型參考用，準確數據以圖紙資料為準。
