振動平臺

振動平臺主要用于物料的震實，減少物料內的空氣和縫隙．廣泛地使用在冶金、模具/食品、化工、建材等行業。客戶問振動平臺多少錢一臺？我們需要知道客戶的需要，比如需要小型振動平臺或者混凝土專用振動平臺、三維振動平臺。

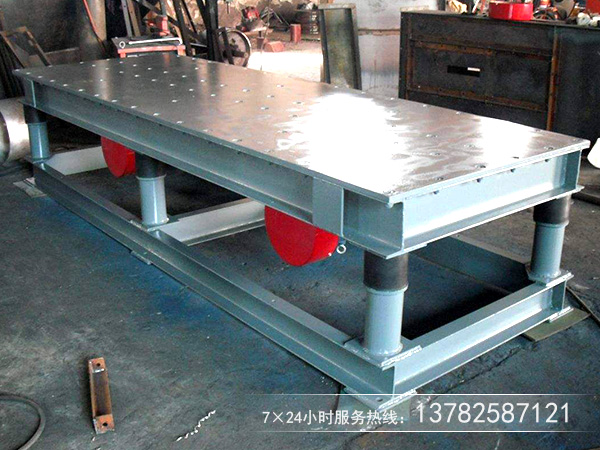

圖片大全

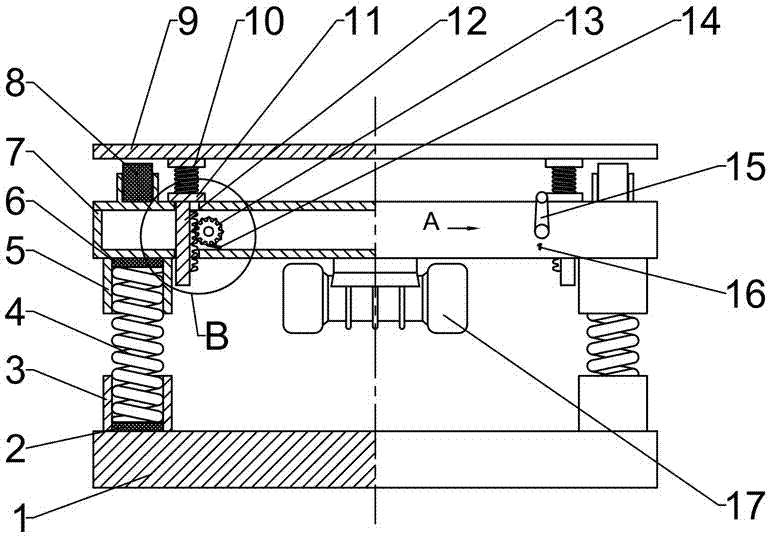

結構工作原理圖

振動平臺，包括底座、振動板、臺面、振動電機、大彈簧、小彈簧，所述底座上表面的四角固定設有下彈簧座，振動板下表面的四角固定設有上彈簧座，上彈簧座與下彈簧座一一對應、分別通過大彈簧連接，所述振動板呈中空型方形板結構，振動板下方固定設有振動電機，其特征在于，所述振動板上方通過小彈簧連接臺面，小彈簧下方固定連接有小彈簧座，小彈簧座下方設有一對齒輪齒條，所述齒條上端固定連接小彈簧座，下端豎直穿過振動板，所述齒輪固定設置在振動板內部，齒輪轉軸設有與齒輪聯動的手柄，手柄位于振動板外部。

技術參數表

型號	臺面尺寸	激振點	激振力 （KN）	功率 （kw）	重量 （kg）	振動頻率 （HZ）	振動加速度	振幅 （mm）
ZP-4	800×800	4	20	1.6	450	20-80	1-2	0.5-2
ZP-6-Ⅰ	1000×1000	6	30	2.4	600
ZP-6-Ⅱ	1200×1200	6	30	2.4	860
ZP-8-Ⅰ	1600×1200	8	40	3.2	1000
ZP-8-Ⅱ	1600×1400	8	40	3.2	1250
ZP-10-Ⅰ	2000×1600	10	50	4.0	1600
ZP-10-Ⅱ	2000×1800	10	60	6.0	2000
ZP-12-Ⅰ	3000×2000	12	80	7.5	3100
ZP-12-Ⅱ	4000×3000	12	80	7.5	4600

振動平臺優勢

1、振動平臺在使用過程中，可以通過調節振動電機激振力大小，來使平臺上物料實現理想的形式。

2、振動電機為激振源，噪聲低、耗電小、維護簡單。
3、ZDP系列振動平臺結構簡單。運行可靠、重量輕、體積小、安裝簡便。
4、振動平臺分為上下振動、螺旋振動和三維振動三種振動方式。

◆結構簡單、運行可靠、重量輕、體積小、安裝簡便。

◆大功率、大臺面；最大功率7.5kw，激振力80KN，可承載砂箱重量8T。
◆臺面高度可調，適合用于流水線上使用。
◆三維震動，適用于復雜型腔鑄件。
◆無級變速，造型過程中，在不傷害模型的前提下，可獲得最佳緊實效果。
◆自鎖緊功能，可保證在生產線準確定位。
